Code: NCNRZ3627

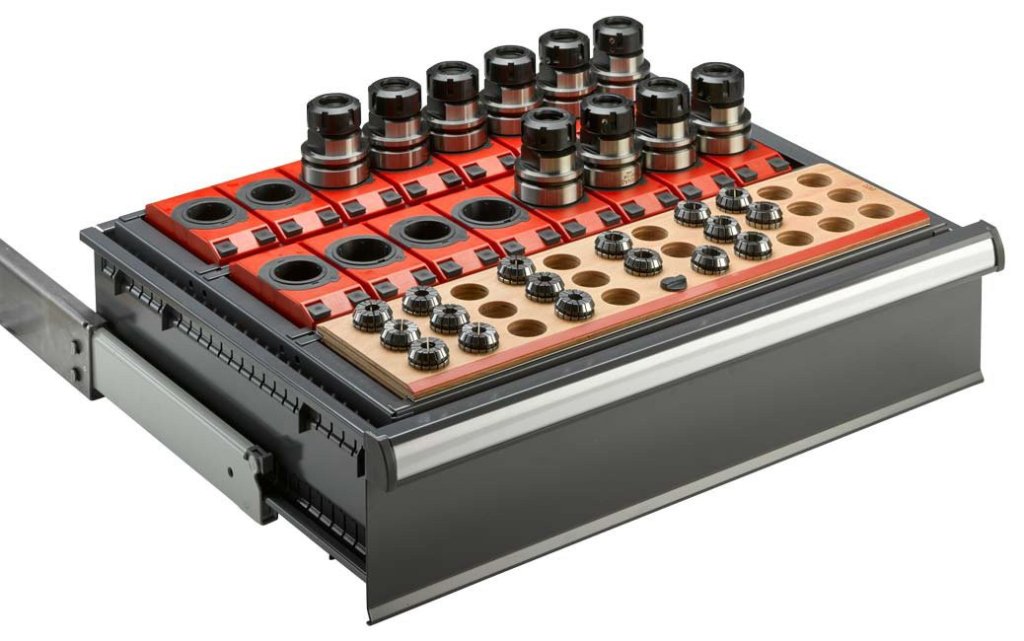

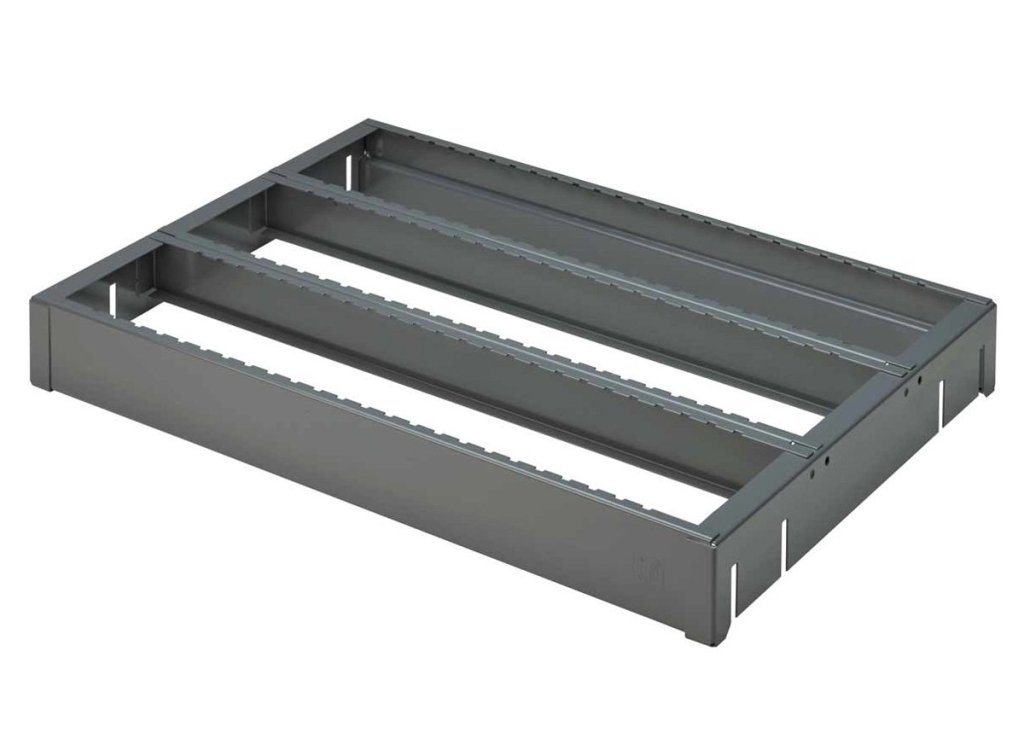

Tool frame in drawers for storing NC tools, size 36 x 27D. Supplied with a set of multi-function holders. Plastic and wooden tool full description and parameters
Tool frame in drawers for storing NC tools, size 36 x 27D. Supplied with a set of multi-function holders. Plastic and wooden tool holders are inserted and fixed in the frame. The multi-functional holder enables the adjustment of the height of the frame in the drawer, depending on the length of the tool's clamping mandrels. A selection of cabinets can be found here.
| Počet plastových držáků v nástrojových rámech podle jejich rozměru | ||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D |
| ISO 30 | 24 | 39 | 32 | 52 |
| ISO 40 | 24 | 39 | 32 | 52 |
| ISO 50 | 15 | 21 | 20 | 28 |
| HSK 32 | 24 | 39 | 32 | 52 |
| HSK 40 | 24 | 39 | 32 | 52 |
| HSK 50 | 24 | 39 | 32 | 52 |
| HSK 63 | 24 | 39 | 32 | 52 |
| HSK 80 | 15 | 21 | 20 | 28 |
| HSK 100 | 15 | 21 | 20 | 28 |
| VDI 30 | 15 | 21 | 20 | 28 |
| VDI 40 | 15 | 21 | 20 | 28 |
| VDI 50 | 15 | 21 | 20 | 28 |
| ABS 25 | 15 | 21 | 20 | 28 |
| ABS 32 | 15 | 21 | 20 | 28 |
| ABS 40 | 15 | 21 | 20 | 28 |
| ABS 50 | 15 | 21 | 20 | 28 |
| ABS 63 | 15 | 21 | 20 | 28 |
| CAPTO 3 | 15 | 21 | 20 | 28 |
| CAPTO 4 | 15 | 21 | 20 | 28 |
| CAPTO 5 | 15 | 21 | 20 | 28 |
| UNI | 15 | 21 | 20 | 28 |
| Počet dřevěných držáků v nástrojových rámech | ||||
| 3 | 3 | 4 | 4 | |
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
| Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
| 36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 |
| Součástí každého rámu je sada zavěšovacích držáků | ||||
 |
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
 |
| Size: | 36x27 |
|---|---|
| Carrying capacity: | 70 kg |
| Mass: | 4.1 kg |
| Warranty (years): | 2 |
| Manufacturer: |
|
Code: NCISO30
Plastic CNC tool bed ISO 305.10 Eur without VAT
(6.17 Eur with VAT)
The holder is intended for storing and storing clamps, cutters, drills and other tools with an ISO 30 taper shank. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCISO40
Plastic CNC tool bed ISO 405.30 Eur without VAT
(6.41 Eur with VAT)
The holder is intended for storing and storing clamps, cutters, drills and other tools with a taper shank ISO 40. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCISO50
Plastic CNC tool bed ISO 506.10 Eur without VAT
(7.38 Eur with VAT)
The holder is intended for storing and storing clamps, cutters, drills and other tools with a conical shank ISO 50. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCHSK32
Plastic bed of CNC tools HSK 325.30 Eur without VAT
(6.41 Eur with VAT)
Plastic CNC tool holder HSK 32, also usable for KM, WDX and UTS systems. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCHSK40
Plastic bed of CNC tools HSK 405.80 Eur without VAT
(7.02 Eur with VAT)
Plastic CNC tool holder HSK 40, also usable for KM, WDX and UTS systems. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCHSK50
Plastic bed of CNC tools HSK 506.30 Eur without VAT
(7.62 Eur with VAT)
Plastic CNC tool holder HSK 50, also usable for KM, WDX and UTS systems. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCHSK63
Plastic bed of CNC tools HSK 637.10 Eur without VAT
(8.59 Eur with VAT)
Plastic CNC tool holder HSK 63, also usable for KM, WDX and UTS systems. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCHSK80
Plastic bed of CNC tools HSK 808.10 Eur without VAT
(9.80 Eur with VAT)
Plastic CNC tool holder HSK 80, also usable for KM, WDX and UTS systems. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCHSK100
Plastic bed of CNC tools HSK 1008.50 Eur without VAT
(10.29 Eur with VAT)
Plastic CNC tool holder HSK 100, also usable for KM, WDX and UTS systems. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCVDI30
Plastic bed of CNC tools VDI 306.10 Eur without VAT
(7.38 Eur with VAT)
Plastic CNC tool holder VDI 30. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCVDI40
Plastic bed of CNC tool VDI 406.30 Eur without VAT
(7.62 Eur with VAT)
Plastic CNC tool holder VDI 40. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCVDI50
Plastic bed of CNC tool VDI 506.80 Eur without VAT
(8.23 Eur with VAT)
Plastic holder for the CNC tool VDI 50. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCABS25
ABS 25 CNC tool plastic bed12.20 Eur without VAT
(14.76 Eur with VAT)
Plastic CNC tool holder ABS 25. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCABS32
Plastic CNC tool bed ABS 3212.20 Eur without VAT
(14.76 Eur with VAT)
Plastic CNC tool holder ABS 32. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCABS40
ABS 40 CNC tool plastic bed12.20 Eur without VAT
(14.76 Eur with VAT)
Plastic CNC tool holder ABS 40. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCABS50
ABS 50 CNC tool plastic bed12.20 Eur without VAT
(14.76 Eur with VAT)
Plastic CNC tool holder ABS 50. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCABS63
ABS 63 CNC tool plastic bed12.20 Eur without VAT
(14.76 Eur with VAT)
Plastic CNC tool holder ABS 63. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCCAPTO3
Plastic bed of CAPTO 3 CNC tools11.71 Eur without VAT
(14.17 Eur with VAT)
Plastic CNC tool holder CAPTO 3. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCCAPTO4
Plastic bed of CAPTO 4 CNC tools11.71 Eur without VAT
(14.17 Eur with VAT)
Plastic CNC tool holder CAPTO 4. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCCAPTO5
Plastic bed of CAPTO 5 CNC tools11.71 Eur without VAT
(14.17 Eur with VAT)
Plastic CNC tool holder CAPTO 5. It is made of impact-resistant ABS plastic and is fixed in carriers or tool frames with two fuses.
Code: NCW36TR1
Trumpf cartridge holder complete29.47 Eur without VAT
(35.66 Eur with VAT)

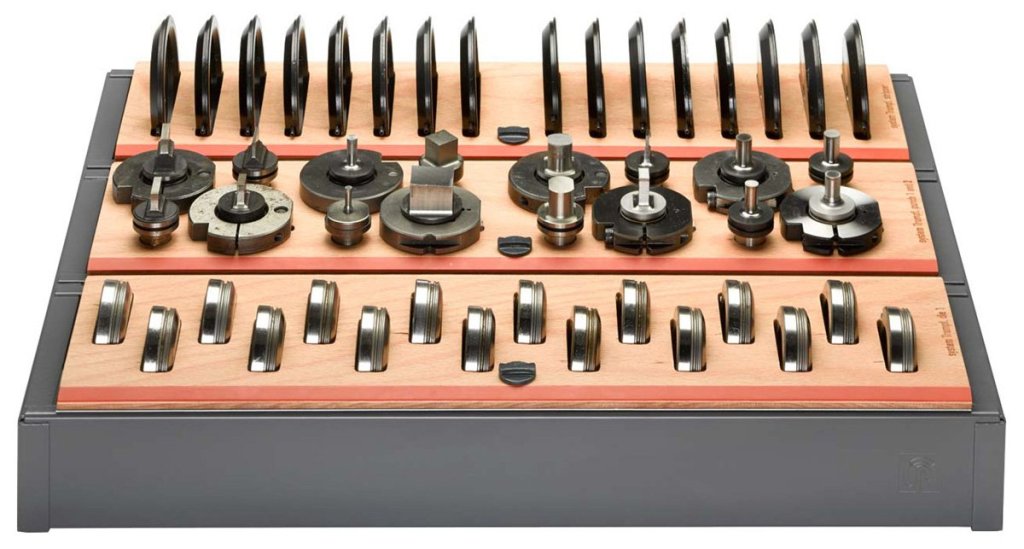

Wooden holder for storing punching tools of the Trumpf system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm, the number of positions is 3. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TR2
Trumpf holder set complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden holder for storing punching tools of the Trumpf system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TR3
Holder Trumpf punch 1, 2 complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden holder for storing punching tools of the Trumpf system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm, the number of positions is 16. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TR4
Trumpf die holder 1 complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden holder for storing punching tools of the Trumpf system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm, the number of positions is 16. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TR5
Trumpf die holder 2 and wiper complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden holder for storing punching tools of the Trumpf system. Size 36D, the total size of the holder (width x depth) is 550 x 142 mm, the number of positions is 6 + 6. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TR6
Trumpf windshield wiper holder complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden holder for storing punching tools of the Trumpf system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm, the number of positions is 16. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36UNI
Universal holder complete29.18 Eur without VAT
(35.31 Eur with VAT)
Wooden holder for storing universal NC tools with auxiliary orientation grid for individual solutions. Size 36D, the overall dimensions of the holder (width x depth) are 550 x 142 mm, the number of positions is 104. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36ER16
Collet holder ER 16 complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden collet holder ER 16 complete. Size 36D, the total size of the holder (width x depth) is 550 x 142 mm, the number of positions is 70, the diameter of the hole is 15 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36ER25
Collet holder ER 25 complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden collet holder ER 25 complete. Size 36D, the total size of the holder (width x depth) is 550 x 142 mm, the number of positions is 38, the diameter of the hole is 25 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36ER32
Collet holder ER 32 complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden collet holder ER 32 complete. Size 36D, the total size of the holder (width x depth) is 550 x 142 mm, the number of positions is 32, the diameter of the hole is 32 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36ER40
Collet holder ER 40 complete30.91 Eur without VAT
(37.40 Eur with VAT)
Wooden collet holder ER 40 complete. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm, the number of positions is 20, the diameter of the hole is 40 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TH1
A station Thick Turret mount complete32.16 Eur without VAT
(38.91 Eur with VAT)
Wooden holder for storing punching tools of the Thick Turret system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TH2
Station B Thick Turret mount complete32.16 Eur without VAT
(38.91 Eur with VAT)
Wooden holder for storing punching tools of the Thick Turret system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCW36TH3
C station Thick Turret mount complete32.16 Eur without VAT
(38.91 Eur with VAT)
Wooden holder for storing punching tools of the Thick Turret system. Size 36D, the overall size of the holder (width x depth) is 550 x 142 mm. The complete assembly of the wooden holder is stored in tool frames and tool carriers.
Code: NCNN36
Tool carrier for NC cabinets, carts and stands43.10 Eur without VAT
(52.15 Eur with VAT)
Tool carrier for NC cabinets, carts and table stands, size 36D or 54D. Supplied with a set of multi-function holders. Plastic and wooden tool holders are inserted and fixed in the carrier. The multi-functional holder allows you to adjust the angle of inclination of the carrier.
Code: NCNR3627
Tool frame for NC cabinets, carts and stands 36 x 27D46.46 Eur without VAT
(56.22 Eur with VAT)

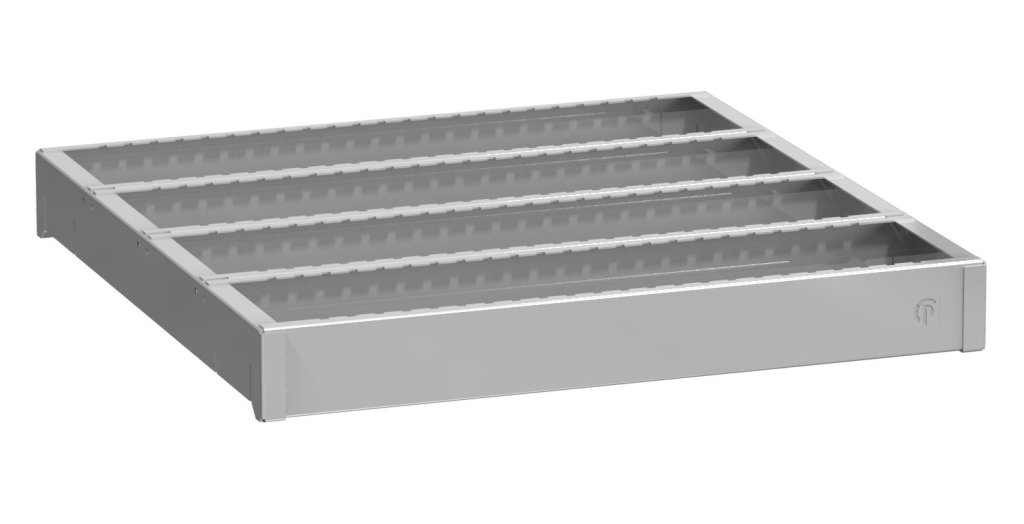

Tool frame for NC cabinets, carts and table stands, size 36 x 27D, 36 x 36D or 54 x 27D. Supplied with a set of multi-function holders. Plastic and wooden tool holders are inserted and fixed in the frame. The multi-functional holder allows you to adjust the angle of inclination of the tool frame.
Code: NCNRZ3636
Tool frame for NC tools in 36 x 36D sockets51.26 Eur without VAT
(62.02 Eur with VAT)
Tool frame in drawers for storing NC tools, size 36 x 36D. Supplied with a set of multi-function holders. Plastic and wooden tool holders are inserted and fixed in the frame. The multi-functional holder enables the adjustment of the height of the frame in the drawer, depending on the length of the tool's clamping mandrels. A selection of cabinets can be found here.
Code: NCNRZ5427
Tool frame for NC tools in 54 x 27D sockets60.58 Eur without VAT
(73.30 Eur with VAT)
Tool frame in drawers for storing NC tools, size 54 x 27D. Supplied with a set of multi-function holders. Plastic and wooden tool holders are inserted and fixed in the frame. The multi-functional holder enables the adjustment of the height of the frame in the drawer, depending on the length of the tool's clamping mandrels. A selection of cabinets can be found here.
In the new catalog you will find 280 pages with more than 2,000 items of workshop furniture. The developers of the company have moved the POLAK workshop furniture a little further. We believe that their creativity and energy, invested in their own production of original products, will bring maximum satisfaction to our customers.
The modern virtual world cannot be ignored today and that is why with the new Workshop Furniture Catalog 2018 in classic printed form, which you can order from us, an electronic catalog has also been launched, which brings even more information, instructions, tips, advice, videos and lots of other goodies. The links below allow you to download the catalog in PDF format (size 41.5 MB) or you can directly view the e-catalog online.
DOWNLOAD PDF CATALOG
BROWSE E-CATALOG
POLAK brand products are equipped with a QR or NFC code, which enables quick linking of the product with important information stored on the unique web portal smfu.eu. Here you will find detailed instructions, advice, explanations and you can also contact POLAK CZ employees.
The catalog, all product documentation, instructions, videos, tips and advice can be found at www.smfu.eu
Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:
Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.
 |
Popisné štítky dřevěných držáků: Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát. |
 |
Funkce Chytrý nábytek: Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce. |
 |
Systém identifikace otvorů: Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic. |
 |
Pomocné orientační mřížky: Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích. |
 |
Pojistky plastových držáků: Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku. |
 |
Multifunkční držák: Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič). |
 |
Pojistka dřevěných držáků: Slouží k bezpečné fixaci dřevěného držáku v rámu. |
 |
Sorpční textilie: S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2. |
SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ
V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.
| Počet plastových držáků v nástrojových rámech | Počet plastových držáků v nosičích | ||||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D | 36D | 54D | Typ držáku |
| ISO 30 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 30 |
| ISO 40 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 40 |
| ISO 50 | 15 | 21 | 20 | 28 | 5 | 7 | ISO 50 |
| HSK 32 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 32 |
| HSK 40 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 40 |
| HSK 50 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 50 |
| HSK 63 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 63 |
| HSK 80 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 80 |
| HSK 100 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 100 |
| VDI 30 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 30 |
| VDI 40 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 40 |
| VDI 50 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 50 |
| ABS 25 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 25 |
| ABS 32 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 32 |
| ABS 40 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 40 |
| ABS 50 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 50 |
| ABS 63 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 63 |
| CAPTO 3 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 3 |
| CAPTO 4 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 4 |
| CAPTO 5 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 5 |
| UNI | 15 | 21 | 20 | 28 | 5 | 7 | UNI |
| Počet dřevěných držáků v nástrojových rámech | Počet dřevěných držáků v nosičích | ||||||
| 3 | 3 | 4 | 4 | 1 | 1 | ||
Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.
Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ
Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.
Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.
Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!
Držák univerzální:
| Obrázek | Nástrojový systém | Objednací číslo | W x D mm |
 |
Univerzální | NCUNI | 102 x 140 |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže). | |||
 |
 |
 |
 |
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ
Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo | W x D mm | Počet pozic |
 |
36D | NCW36UNI | 550 x 142 |
104 |
| 54D | NCW54UNI | 855 x 142 | 164 | |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek. |
||||
 |
 |
 |
| Kompletní sestava vložená do nástrojového rámu | ||
 |
 |
 |
DRŽÁKY DĚROVACÍCH NÁSTROJŮ
Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo |
W x D mm |
Počet pozic kazeta |
 |
36D | NCW36TR1 | 550 x 142 |
3 |
| 54D | NCW54TR1 | 855 x 142 | 4 |
|
| Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek. | ||||
 |
 |
 |
Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.
| Držák stanice A kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH1 | 550 x 142 |
5 10 10 10 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice B kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH2 | 550 x 142 |
3 3 6 6 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice C kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH3 | 550 x 142 |
3 - 3 3 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
NC ZÁSUVKOVÉ SKLADOVÁNÍ
Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
Nástrojový rám do zásuvky
| Obrázek | Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
 |
36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 | |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 | |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 | |
| Sada zavěšovacích držáků | |||||
|
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
|
Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.
TECHNICKÉ ÚDAJE ZÁSUVEK:
Jednoduchý výsuv E:
Plný výsuv T:
Pojistka zásuvek:
Blokace zásuvek:
Zásuvku s plným výsuvem T (100%) je možno přiobjednat jako variantu místo standardní zásuvky E s výsuvem 88%. Nosnost zásuvky E je 70 kg, nosnost zásuvky T je 200 kg. Orientační příplatkové ceny viz tabulka níže.
| Pro zásuvkové skříně a mobilní kontejnery ZA: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZAT 75 | 75 / 50 | 897 | ZAT 75 P | 75 / 50 | 897 |
| ZAT 100 | 100 / 75 | 897 | ZAP 100 P | 100 / 75 | 897 |
| ZAT 125 | 125 / 75 | 897 | ZAP 125 P | 125 / 75 | 897 |
| ZAT 150 | 150 / 125 | 897 | ZAT 150 P | 150 / 125 | 897 |
| ZAT 200 | 200 / 175 | 897 | ZAT 200 P | 200 / 175 | 897 |
| ZAT 250 | 250 / 175 | 897 | ZAT 250 P | 250 / 175 | 897 |
| ZAT 300 | 300 / 275 | 897 | ZAT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZB: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZBT 75 | 75 / 50 | 1090 | ZBT 75 P | 75 / 50 | 1090 |
| ZBT 100 | 100 / 75 | 1090 | ZBP 100 P | 100 / 75 | 1090 |
| ZBT 125 | 125 / 75 | 1090 | ZBP 125 P | 125 / 75 | 1090 |
| ZBT 150 | 150 / 125 | 1090 | ZBT 150 P | 150 / 125 | 1090 |
| ZBT 200 | 200 / 175 | 1090 | ZBT 200 P | 200 / 175 | 1090 |
| ZBT 250 | 250 / 175 | 1090 | ZBT 250 P | 250 / 175 | 1090 |
| ZBT 300 | 300 / 275 | 1090 | ZBT 300 P | 300 / 275 | 1090 |
| Pro zásuvkové skříně a mobilní kontejnery ZC: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZCT 75 | 75 / 50 | 1165 | ZCT 75 P | 75 / 50 | 1165 |
| ZCT 100 | 100 / 75 | 1165 | ZCP 100 P | 100 / 75 | 1165 |
| ZCT 125 | 125 / 75 | 1165 | ZCP 125 P | 125 / 75 | 1165 |
| ZCT 150 | 150 / 125 | 1165 | ZCT 150 P | 150 / 125 | 1165 |
| ZCT 200 | 200 / 175 | 1165 | ZCT 200 P | 200 / 175 | 1165 |
| ZCT 250 | 250 / 175 | 1165 | ZCT 250 P | 250 / 175 | 1165 |
| ZCT 300 | 300 / 275 | 1165 | ZCT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZD: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZDT 75 | 75 / 50 | 897 | ZDT 75 P | 75 / 50 | 897 |
| ZDT 100 | 100 / 75 | 897 | ZDP 100 P | 100 / 75 | 897 |
| ZDT 125 | 125 / 75 | 897 | ZDP 125 P | 125 / 75 | 897 |
| ZDT 150 | 150 / 125 | 897 | ZDT 150 P | 150 / 125 | 897 |
| ZDT 200 | 200 / 175 | 897 | ZDT 200 P | 200 / 175 | 897 |
| ZDT 250 | 250 / 175 | 897 | ZDT 250 P | 250 / 175 | 897 |
| ZDT 300 | 300 / 275 | 897 | ZDT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZE: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZET 75 | 75 / 50 | 897 | ZET 75 P | 75 / 50 | 897 |
| ZET 100 | 100 / 75 | 897 | ZEP 100 P | 100 / 75 | 897 |
| ZET 125 | 125 / 75 | 897 | ZEP 125 P | 125 / 75 | 897 |
| ZET 150 | 150 / 125 | 897 | ZET 150 P | 150 / 125 | 897 |
| ZET 200 | 200 / 175 | 897 | ZET 200 P | 200 / 175 | 897 |
| ZET 250 | 250 / 175 | 897 | ZET 250 P | 250 / 175 | 897 |
| ZET 300 | 300 / 275 | 897 | ZET 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZG: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZGT 75 | 75 / 50 | 1165 | ZGT 75 P | 75 / 50 | 1165 |
| ZGT 100 | 100 / 75 | 1165 | ZGP 100 P | 100 / 75 | 1165 |
| ZGT 125 | 125 / 75 | 1165 | ZGP 125 P | 125 / 75 | 1165 |
| ZGT 150 | 150 / 125 | 1165 | ZGT 150 P | 150 / 125 | 1165 |
| ZGT 200 | 200 / 175 | 1165 | ZGT 200 P | 200 / 175 | 1165 |
| ZGT 250 | 250 / 175 | 1165 | ZGT 250 P | 250 / 175 | 1165 |
| ZGT 300 | 300 / 275 | 1165 | ZGT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZH: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZHT 75 | 75 / 50 | 897 | ZHT 75 P | 75 / 50 | 897 |
| ZAH 100 | 100 / 75 | 897 | ZHP 100 P | 100 / 75 | 897 |
| ZHT 125 | 125 / 75 | 897 | ZHP 125 P | 125 / 75 | 897 |
| ZHT 150 | 150 / 125 | 897 | ZHT 150 P | 150 / 125 | 897 |
| ZHT 200 | 200 / 175 | 897 | ZHT 200 P | 200 / 175 | 897 |
| ZHT 250 | 250 / 175 | 897 | ZHT 250 P | 250 / 175 | 897 |
| ZHT 300 | 300 / 275 | 897 | ZHT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZK: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZKT 75 | 75 / 50 | 1165 | ZKT 75 P | 75 / 50 | 1165 |
| ZKT 100 | 100 / 75 | 1165 | ZKP 100 P | 100 / 75 | 1165 |
| ZKT 125 | 125 / 75 | 1165 | ZKP 125 P | 125 / 75 | 1165 |
| ZKT 150 | 150 / 125 | 1165 | ZKT 150 P | 150 / 125 | 1165 |
| ZKT 200 | 200 / 175 | 1165 | ZKT 200 P | 200 / 175 | 1165 |
| ZKT 250 | 250 / 175 | 1165 | ZKT 250 P | 250 / 175 | 1165 |
| ZKT 300 | 300 / 275 | 1165 | ZKT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZL: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZLT 75 | 75 / 50 | 897 | ZLT 75 P | 75 / 50 | 897 |
| ZLT 100 | 100 / 75 | 897 | ZLP 100 P | 100 / 75 | 897 |
| ZLT 125 | 125 / 75 | 897 | ZLP 125 P | 125 / 75 | 897 |
| ZLT 150 | 150 / 125 | 897 | ZLT 150 P | 150 / 125 | 897 |
| ZLT 200 | 200 / 175 | 897 | ZLT 200 P | 200 / 175 | 897 |
| ZLT 250 | 250 / 175 | 897 | ZLT 250 P | 250 / 175 | 897 |
| ZLT 300 | 300 / 275 | 897 | ZLT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZN: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZNT 75 | 75 / 50 | 800 | ZNT 75 P | 75 / 50 | 800 |
| ZNT 100 | 100 / 75 | 800 | ZNP 100 P | 100 / 75 | 800 |
| ZNT 125 | 125 / 75 | 800 | ZNP 125 P | 125 / 75 | 800 |
| ZNT 150 | 150 / 125 | 800 | ZNT 150 P | 150 / 125 | 800 |
| ZNT 200 | 200 / 175 | 800 | ZNT 200 P | 200 / 175 | 800 |
| ZNT 250 | 250 / 175 | 800 | ZNT 250 P | 250 / 175 | 800 |
| ZNT 300 | 300 / 275 | 800 | ZNT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZP: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZPT 75 | 75 / 50 | 800 | ZPT 75 P | 75 / 50 | 800 |
| ZPT 100 | 100 / 75 | 800 | ZPP 100 P | 100 / 75 | 800 |
| ZPT 125 | 125 / 75 | 800 | ZPP 125 P | 125 / 75 | 800 |
| ZPT 150 | 150 / 125 | 800 | ZPT 150 P | 150 / 125 | 800 |
| ZPT 200 | 200 / 175 | 800 | ZPT 200 P | 200 / 175 | 800 |
| ZPT 250 | 250 / 175 | 800 | ZPT 250 P | 250 / 175 | 800 |
| ZPT 300 | 300 / 275 | 800 | ZPT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZR: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZRT 75 | 75 / 50 | 800 | ZRT 75 P | 75 / 50 | 800 |
| ZRT 100 | 100 / 75 | 800 | ZRP 100 P | 100 / 75 | 800 |
| ZRT 125 | 125 / 75 | 800 | ZRP 125 P | 125 / 75 | 800 |
| ZRT 150 | 150 / 125 | 800 | ZRT 150 P | 150 / 125 | 800 |
| ZRT 200 | 200 / 175 | 800 | ZRT 200 P | 200 / 175 | 800 |
| ZRT 250 | 250 / 175 | 800 | ZRT 250 P | 250 / 175 | 800 |
| ZRT 300 | 300 / 275 | 800 | ZRT 300 P | 300 / 275 | 800 |
POLAK worktops are made of wood. Wood is a natural material, and therefore due to changes in temperature or humidity, the boards may slightly curve, even though special care is taken in their surface treatment. The stability of the shape of the worktop is guaranteed at a relative air humidity of 50 - 60%. Wooden table tops should definitely not come into direct contact with water and are intended exclusively for interior use. Also, the color of the boards may differ slightly from each other, depending on the input lumber used.
 |
Special studs - screw nuts with internal and external threads are used to fasten the legs of work tables or drawer cabinets to the boards. After the plate is properly assembled and provided with holes, these externally threaded studs are screwed into the plate. The internal thread is used to connect the wooden board and legs, drawer cabinets, etc. with a standard screw with a metric thread. |
||||||||||||||||||||||||||||||
 < /a> |
Beech joint plate
High-quality, robust worktop made of beech prisms continuously glued into the shape of the board and subsequently sanded and treated with a solution of linseed oil with additives. Chamfered edges. |
||||||||||||||||||||||||||||||
 < /a> |
Beech board multiplex
High-quality shape-retaining board layered and glued from steamed beech veneer. The surface is subsequently sanded and treated with a solution of linseed oil with additives. Chamfered edges. |
||||||||||||||||||||||||||||||
 < /a> |
Raised worktop edge Beech board 20 mm thick and 100 mm high is used to create a mechanical barrier around the perimeter of the worktop. It is surface sanded and treated with linseed oil with additives. It is screwed to the edge of the worktop with screws. If you want a plate with a raised edge, add the order mark ZH after the order number of your chosen worktop. |
||||||||||||||||||||||||||||||
 < /a> |
Plate with steel surface Profiled steel sheet 1.5 mm thick, lightly oiled, sticks to worktops. If you want a plate with a raised edge, add the order mark PH after the order number of your chosen worktop. |
||||||||||||||||||||||||||||||
 < /a> |
Board with rubber A 4 mm thick rubber board with a textile insert is glued to the worktops. If you want a plate with a raised edge, add the order mark GH after the order number of your chosen worktop. |
